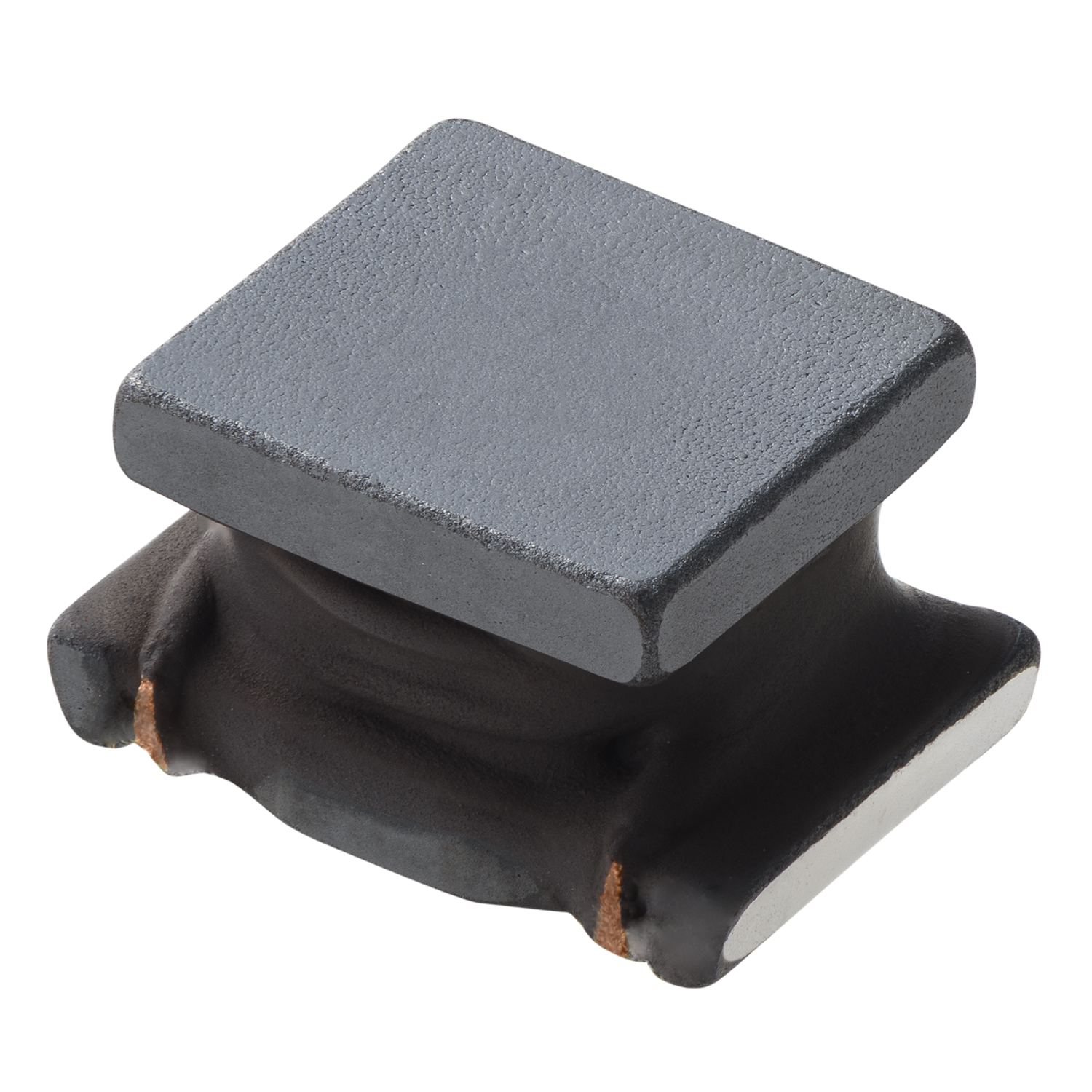

太誘功率電感嘯叫是電感器在工作時發出的高頻聲響，主要由機械振動與聲波放大引起。

太誘功率電感嘯叫問題的根源分析及解決方案

一、根源分析

功率電感嘯叫的本質是機械振動與聲波放大，其核心原因包括以下方面：

振動與共振

高頻開關操作：在DC-DC轉換器中，PWM或PFM模式導致電流快速變化，產生交變磁場，使磁芯和繞組振動。若振動頻率與電感、PCB板或組件的自然頻率接近，會引發共振，表現為嘯叫。

輕載或空載模式：為提升輕載效率，部分DC-DC轉換器切換至PFM模式，降低開關頻率至人耳可聽范圍(20Hz-20kHz)，導致電感振動發聲。

磁致伸縮效應

鐵氧體等磁性材料在磁場作用下發生微小形變(約原尺寸的1/10.000至1/100.000)，在交流磁場中反復伸縮，產生振動聲。

漏磁通與繞組振動

非屏蔽型電感漏磁通直接作用于繞組，根據弗萊明左手定則，繞組中電流產生力，導致振動。

全屏蔽型電感中，鼓芯與屏蔽磁芯間因磁化相互吸引，若振動頻率在人耳可聽范圍，也會引發嘯叫。

PCB布局與結構問題

電感附近組件或結構件形成聲波反射或共鳴腔，放大振動聲。

高密度布局中，電感與其他元件接觸，振動傳遞加劇。

設計參數不當

開關頻率設置過高，增加電流變化速率，加劇振動。

電感值選擇不合適，導致電流紋波過大，磁芯應力增加。

二、解決方案

調整工作模式與頻率

避開人耳可聽頻率：在輕載或空載時，提高PFM模式的最小開關頻率至300kHz以上，或采用固定高頻開關芯片(如TPS5430)。

優化PWM調光頻率：將LED背光調光頻率調整至200Hz以上，避免使用200Hz左右的低頻調光。

優化PCB布局與設計

減小功率環路面積：縮短開關管與電感、輸入/輸出電容的連線，降低寄生電感。

避免共振設計：通過變更電感形狀、種類或布局，錯開固有振動頻率。例如，采用5mm以下小型電感，提高固有振動數。

隔離振動源：將電感遠離其他可能引起共振或受電磁干擾的組件。

選擇低噪聲電感器

磁芯材質優化：選用磁致伸縮效應較小的金屬磁性材料(如合金粉材質)或優化鐵氧體配方。

特殊結構設計：采用一體成型、半屏蔽或全屏蔽電感，減少漏磁通和繞組振動。例如，一體成型電感通過將空心線圈嵌入軟磁性金屬磁粉中，避免磁芯間相互吸引。

加強膠合工藝：確保電感器內部結構穩固，減少振動傳遞。

增加阻尼與濾波措施

阻尼元件：在電感器回路中串聯小電阻(如0.1-0.5Ω)或并聯低ESR電解電容，降低Q值，削弱振動。

濾波電路：在輸入/輸出端增加濾波電容或電感，減少電流紋波。例如，在MLCC旁并聯低ESR電解電容，分流交流紋波電流。

Snubber電路：在開關管DS或DSG間增加RC緩沖網絡，吸收尖峰、阻尼振鈴。

軟件調整與補償設計

調整補償網絡：根據實際輸出電容和負載條件，重新計算補償元件值(如增加/減小補償電容或電阻)，增加相位裕度，消除低頻振蕩。

優化控制模式：選擇支持更高頻率突發模式或不同控制模式的芯片，避免輕載時頻率降低至人耳可聽范圍。
